【個別施工マニュアル】ミゾカタワーク 施工手順
■このマニュアルについて
このマニュアルは、「ミゾカタワーク」を用いて、保護コンクリートに側溝を設ける手順をまとめています。

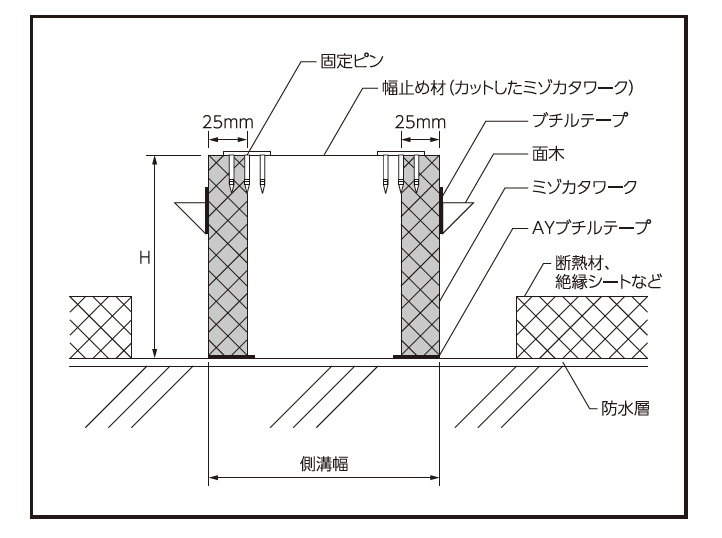

図示した断面図がミゾカタワークの組み立て完成イメージになります。打設するコンクリート層の厚さに応じて高さ（H）が定まります。適切なミゾカタワークを使用してください。

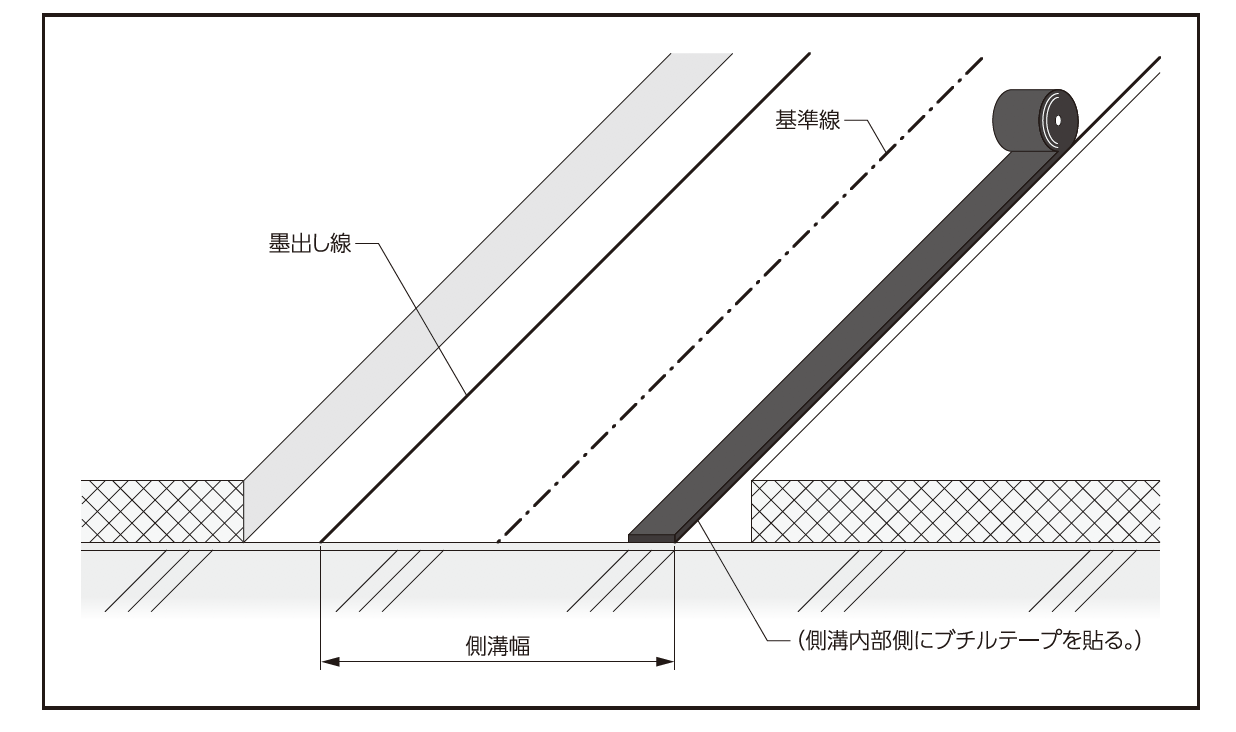

（工程１）ブチルテープの貼り付け
側溝幅の墨出しを行い、墨に合わせてブチルテープを貼ります。

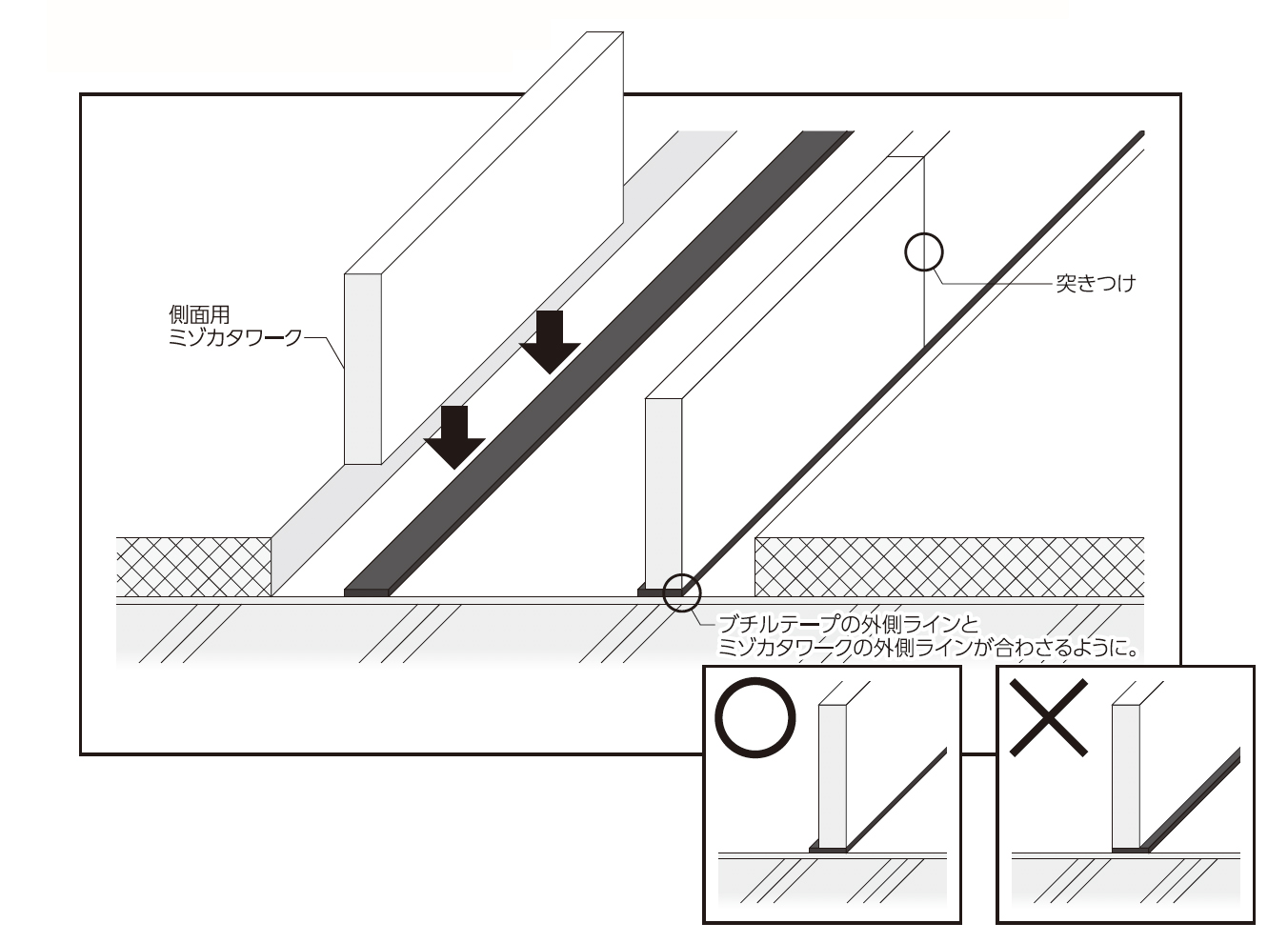

（工程２）ミゾカタワークの設置
ブチルテープの離型紙を剥がし、ミゾカタワークを圧着します。
注意１：ミゾカタワークの外側ラインとブチルテープの外側ラインが合わさるように設置します。
注意２：ミゾカタワークは突きつけとします。

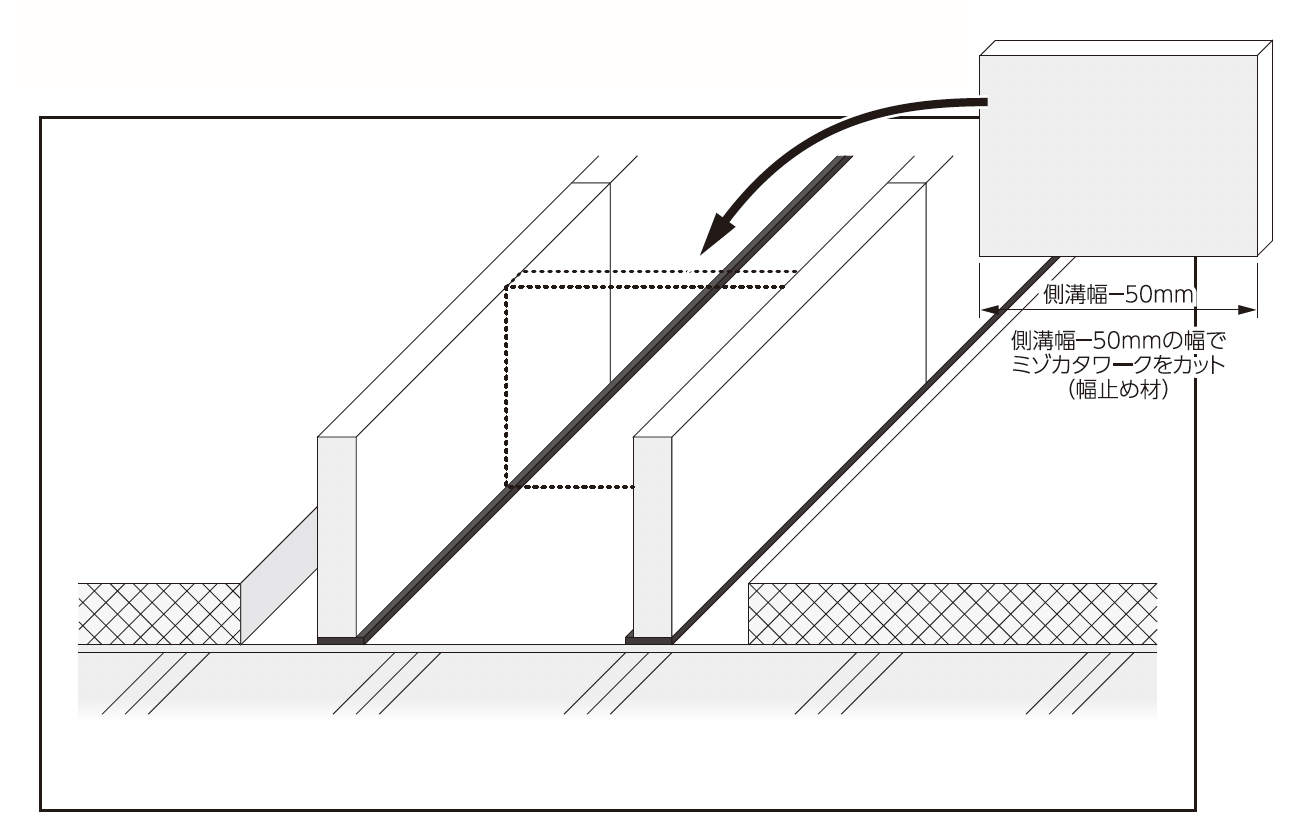

（工程３）幅止め材としてのミゾカタワーク設置
幅止め材として用いるミゾカタワークを用意し、目安として400mmピッチ以下で取り付けます。

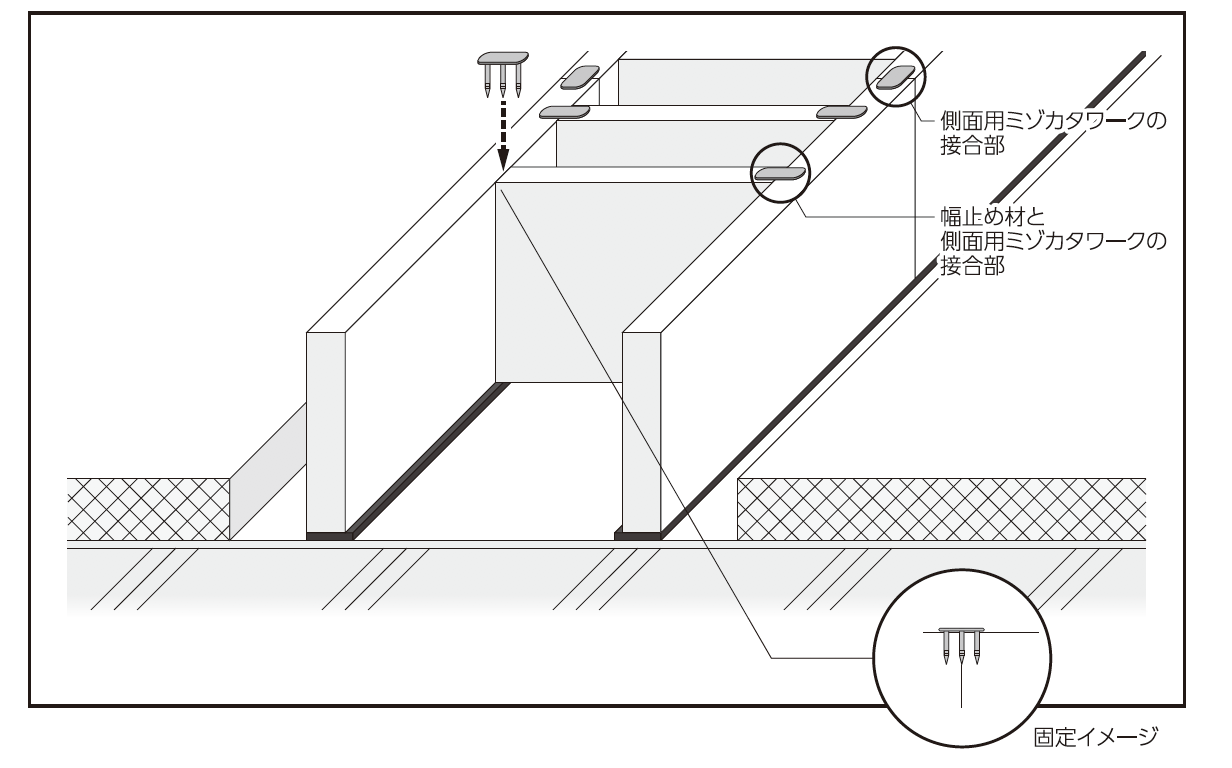

（工程４）固定ピンを用いて幅止め材を固定します。
図のように固定ピンを用いてミゾカタワークを固定します。
注意：固定箇所は、「幅止め材と側面用ミゾカタワーク」と「側面用ミゾカタワーク同士」の２種類があります。

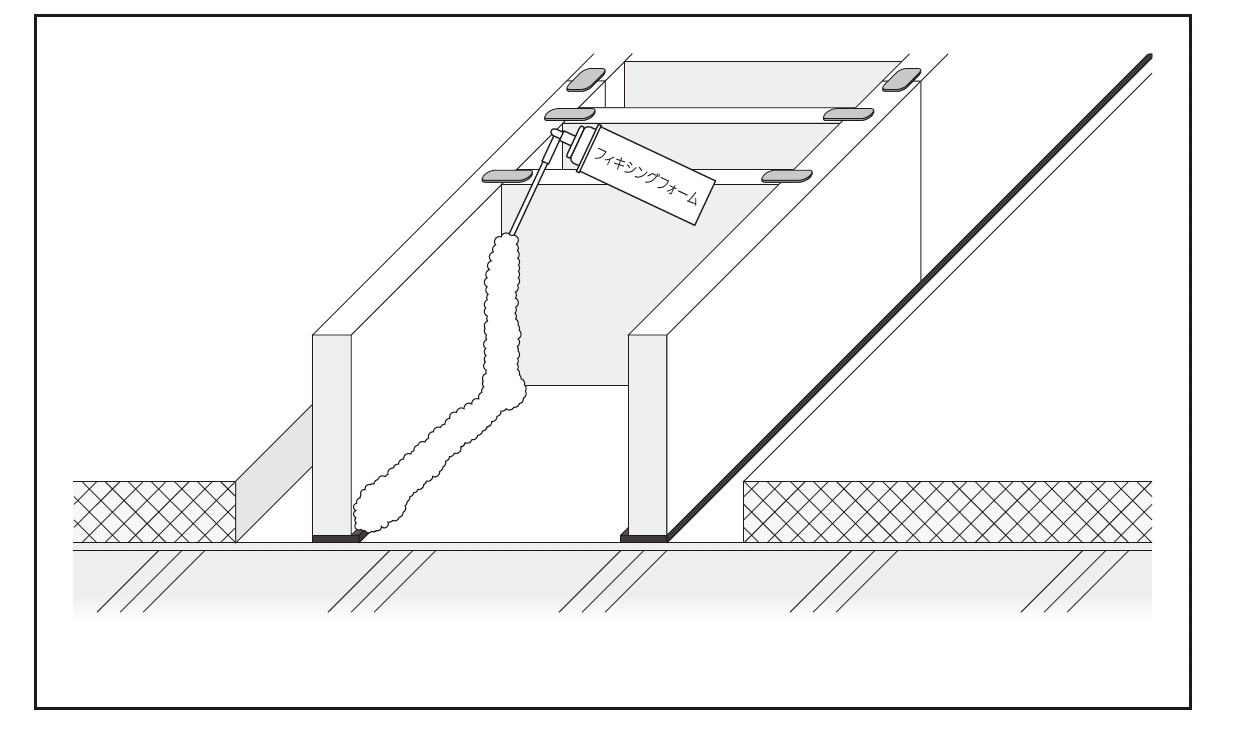

（工程５）フィキシングフォームの吹き付け
フィキシングフォームを用いて、ミゾカタワークと幅止め材を固定します。

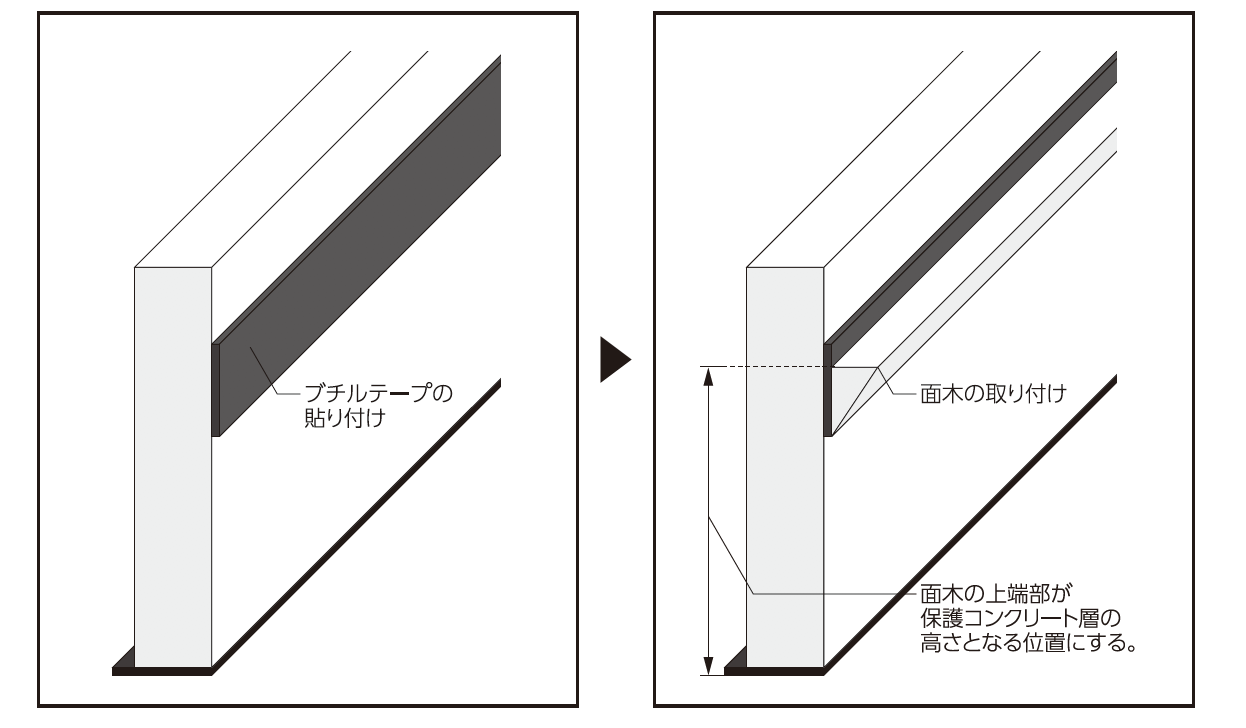

（工程６）面木の取り付け
打設する保護コンクリートのレベルに合わせて、ブチルテープを使って面木を固定します。
注意：面木の上端部が保護コンクリート層の高さとなる位置にします。

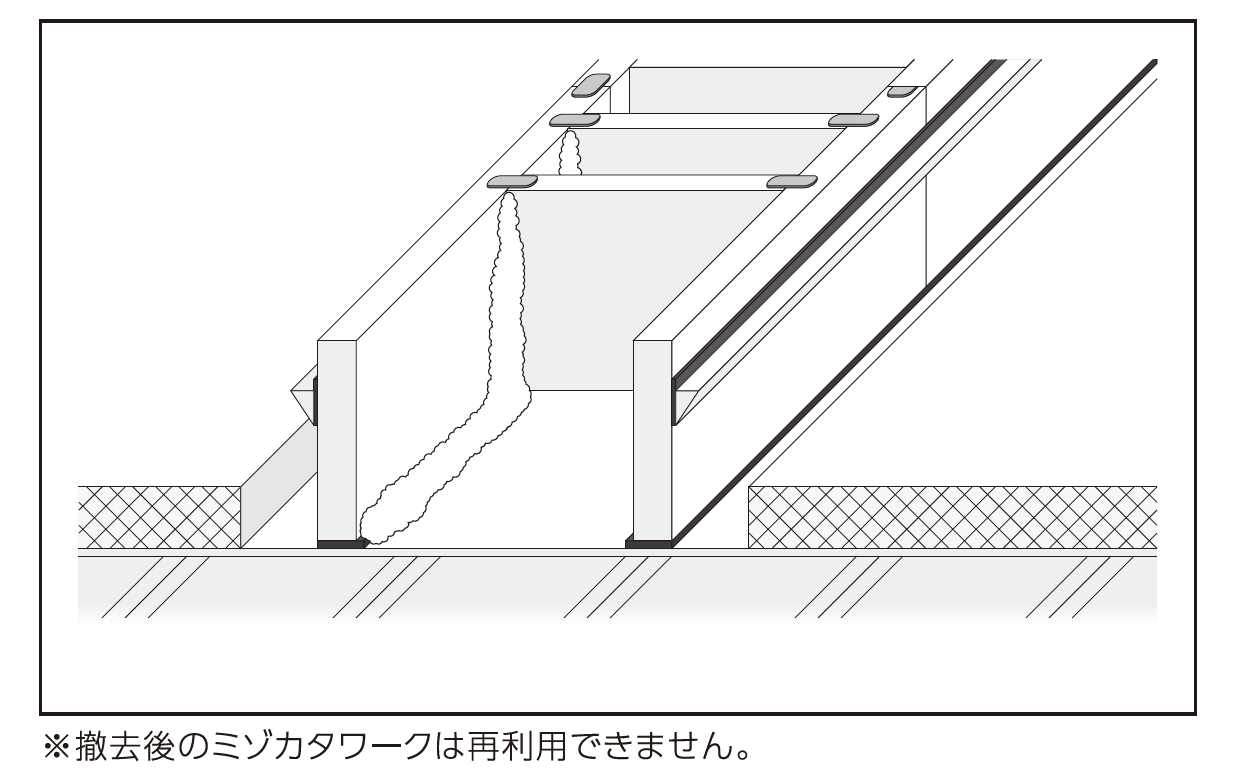

（工程７）完成
面木の取り付けが終われば完成です。
コンクリートの打設を行い、硬化後ミゾカタワークを撤去し、
溝底の勾配をモルタルで仕上げて完成です。
注意：撤去後のミゾカタワークは再利用できません。
