【個別施工マニュアル】グリッドベースL 高さ調整マニュアル(その1)

前のページに戻る

解説画像

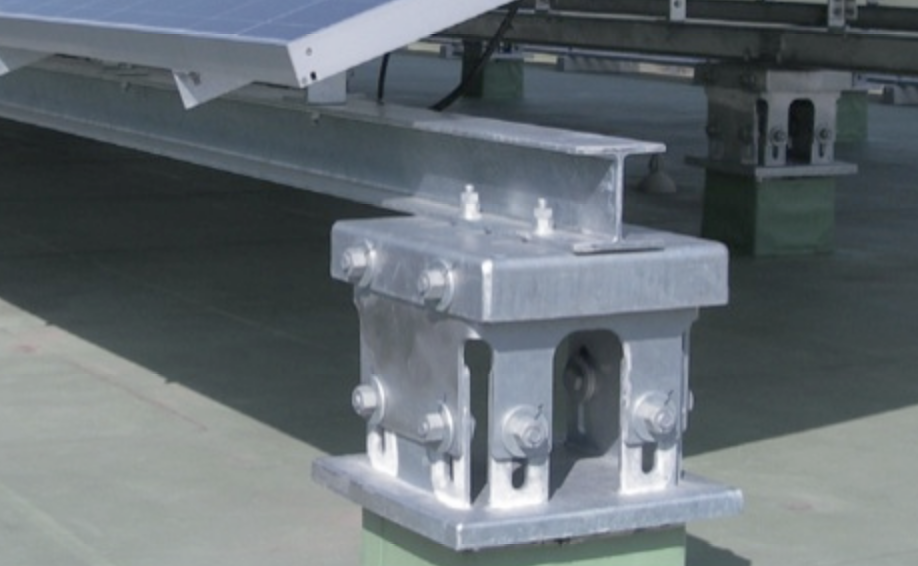

■はじめに

このマニュアルは、アーキヤマデ株式会社の貸し出し工具を使って、グリッドベースLの高さ調整を行う際に使用するマニュアルです。

架台やモジュールを設置・固定する際には、複数のグリッドベースL間において水平を確保しなければなりません。

本マニュアルを用いて、グリッドベースLの高さ調整を行なってください。

(前提として)

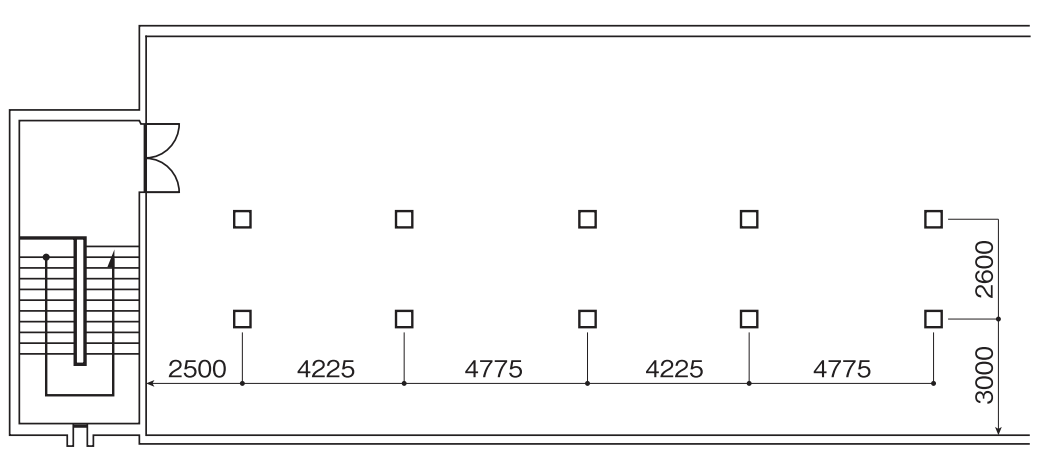

本マニュアルでは、下図のように10基のグリッドベースLを設置する「モデル建物」を例としてまとめています。

※施工条件が変わっても手順は同一です。

工程画像1

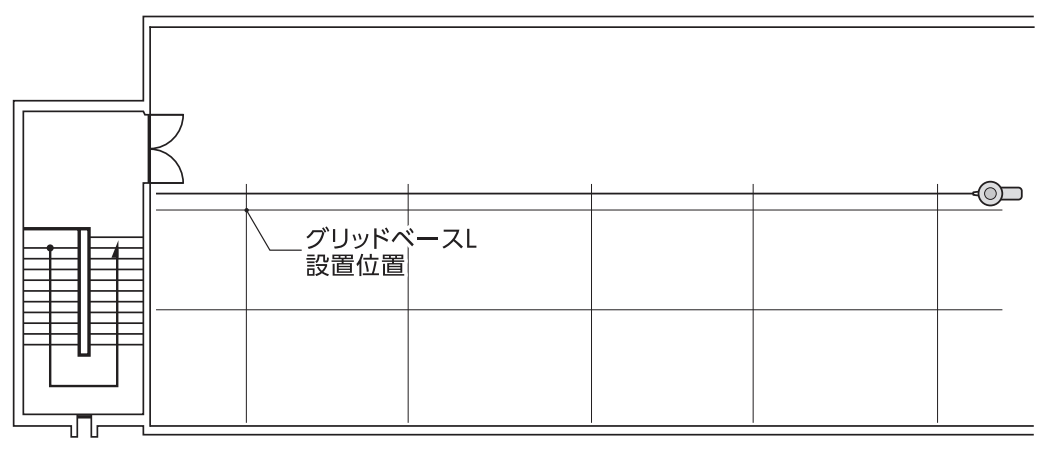

STEP1:墨出しの実施

図面に従って、墨出しを行います。

工程画像2



STEP2:設置位置の高低差測定

墨出しをした後に、グリッドベースL設置位置の高低差を測定します。

グリッドベースLは高さ調整機能がありますが、対応できる高低差の範囲内かを確認するために

設置位置の高低差測定を行います。

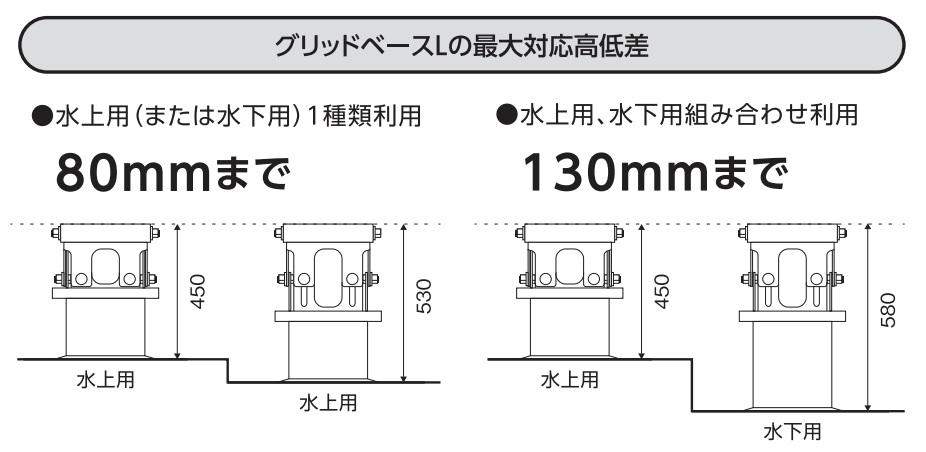

(グリッドベースLの高低差対応範囲)

水上用(または水下用)1種類を使用した場合:80mmまで



水上用と水下用を組み合わせた場合:130mmまで



工程画像3

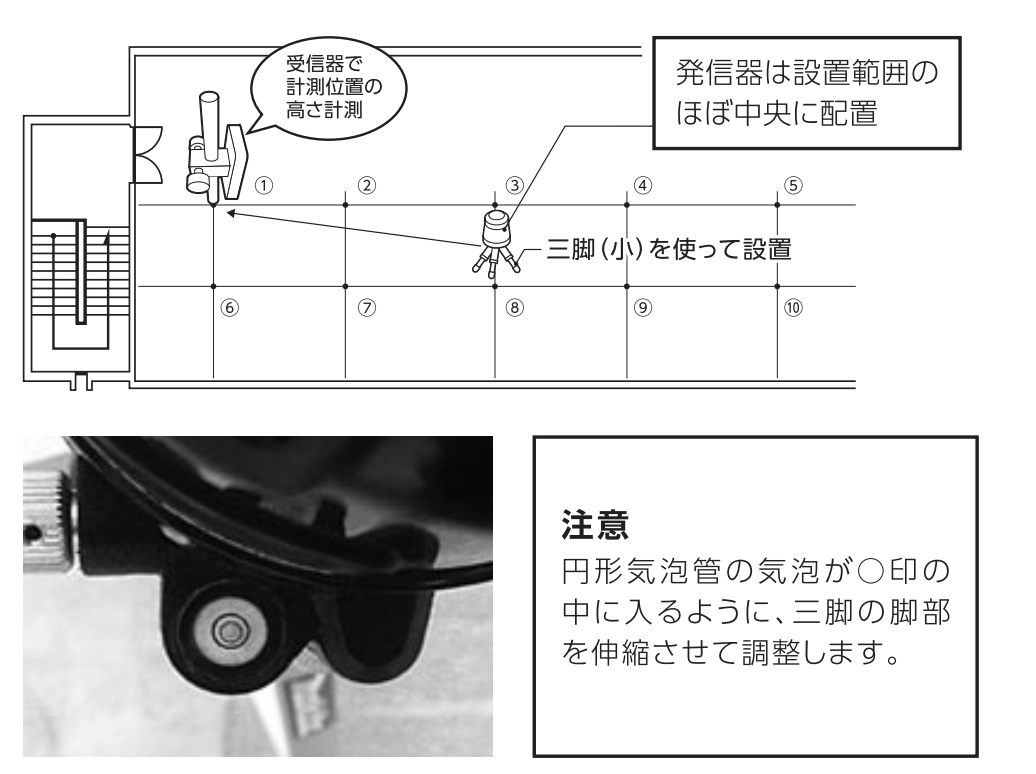

(高低差測定手順1)レーザー発信器の設置

グリッドベースL設置範囲のほぼ中央にレーザー発信器を設置します。

工程画像4

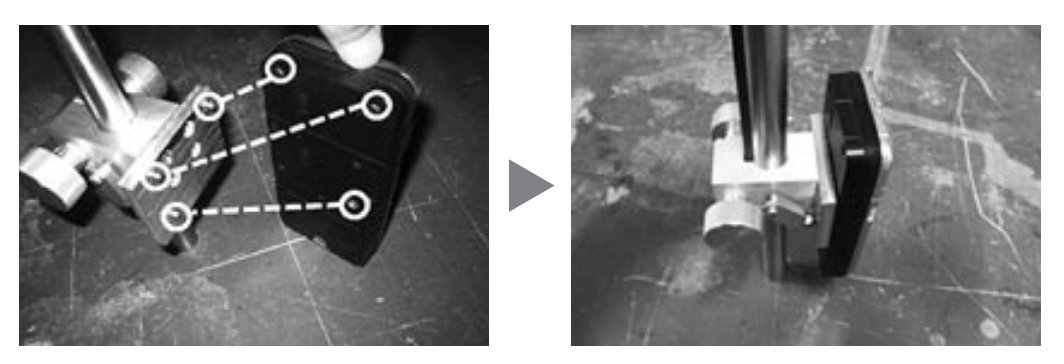

(高低差測定手順2)レーザー受信器をレベラーに取り付けます

レベラーの凸部と受信器の凹部を合わせてネジを締めて固定します。

工程画像5





(高低差測定手順3)発信器の電源を入れて、ライン選択スイッチで水平ラインを選択

※機器の取り扱い詳細は付属のマニュアルを参照してください。



工程画像6

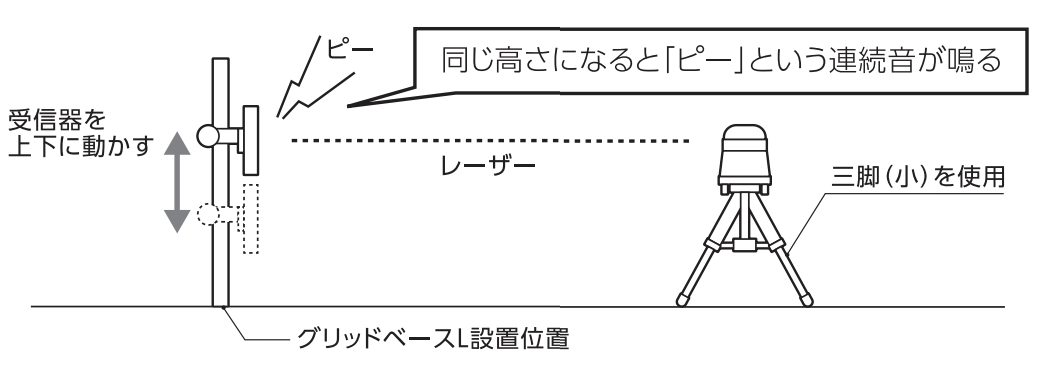

(高低差測定手順4)グリッドベースL設置位置の高さ測定

グリッドベースLの設置位置にレベラーを設置。受信器を上下させて発信器と同じ高さになるように調整します。

工程画像7

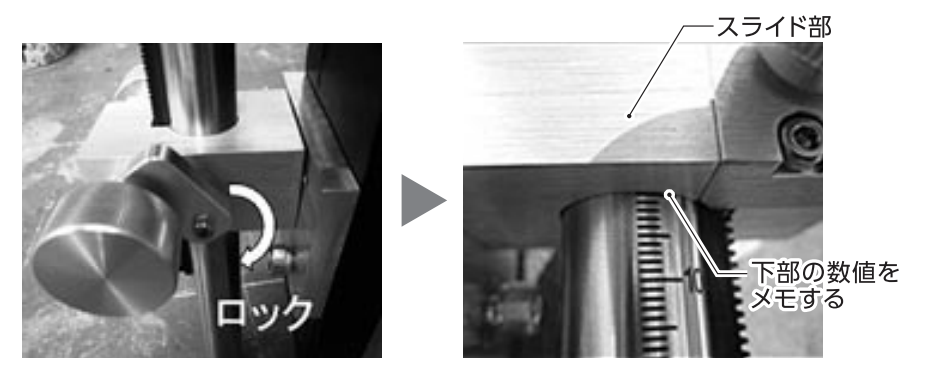

(高低差測定手順5)数値のメモ

レベラーを上下させ、ピーと鳴ったところでレベラーをロックして数値をメモします。

工程画像8

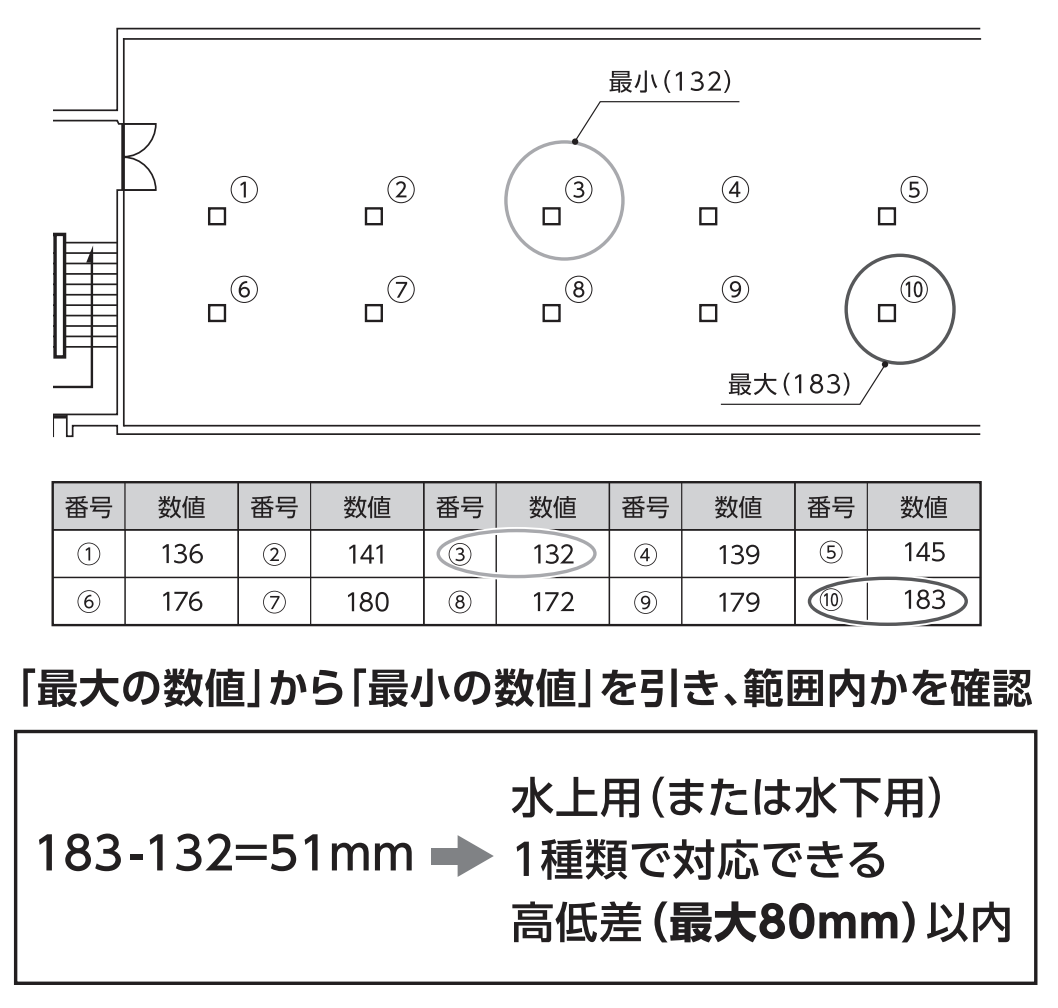

(高低差測定手順6)対応範囲内の高低差かを確認する

グリッドベースL設置位置各所で測定(手順4と5)を繰り返します。その結果得られた「最大の数値」から「最小の数値」を差し引いた結果が、グリッドベースLの高低差対応範囲内かを確認します。





下図の参考例の場合、最大値:183で最小値:132なので、差し引き51mmの高低差があることになり、これはグリッドベースLの高さ調整能力範囲内ということが確認できます。

工程画像9
