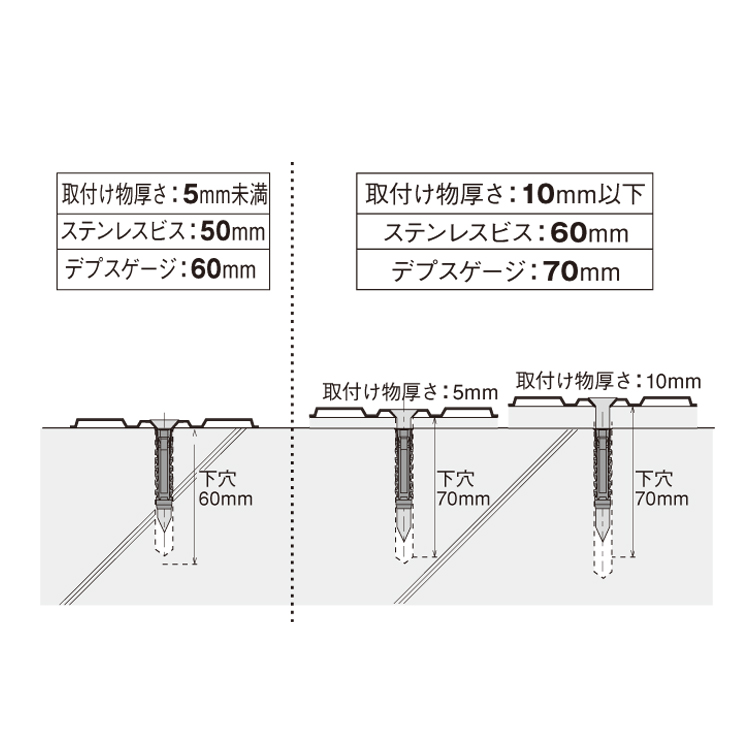

RC下地 AY樹脂アンカー（取付け物厚10mm以下。非断熱仕様の場合）

RC下地で非断熱仕様にてAY樹脂アンカーを用いる場合。

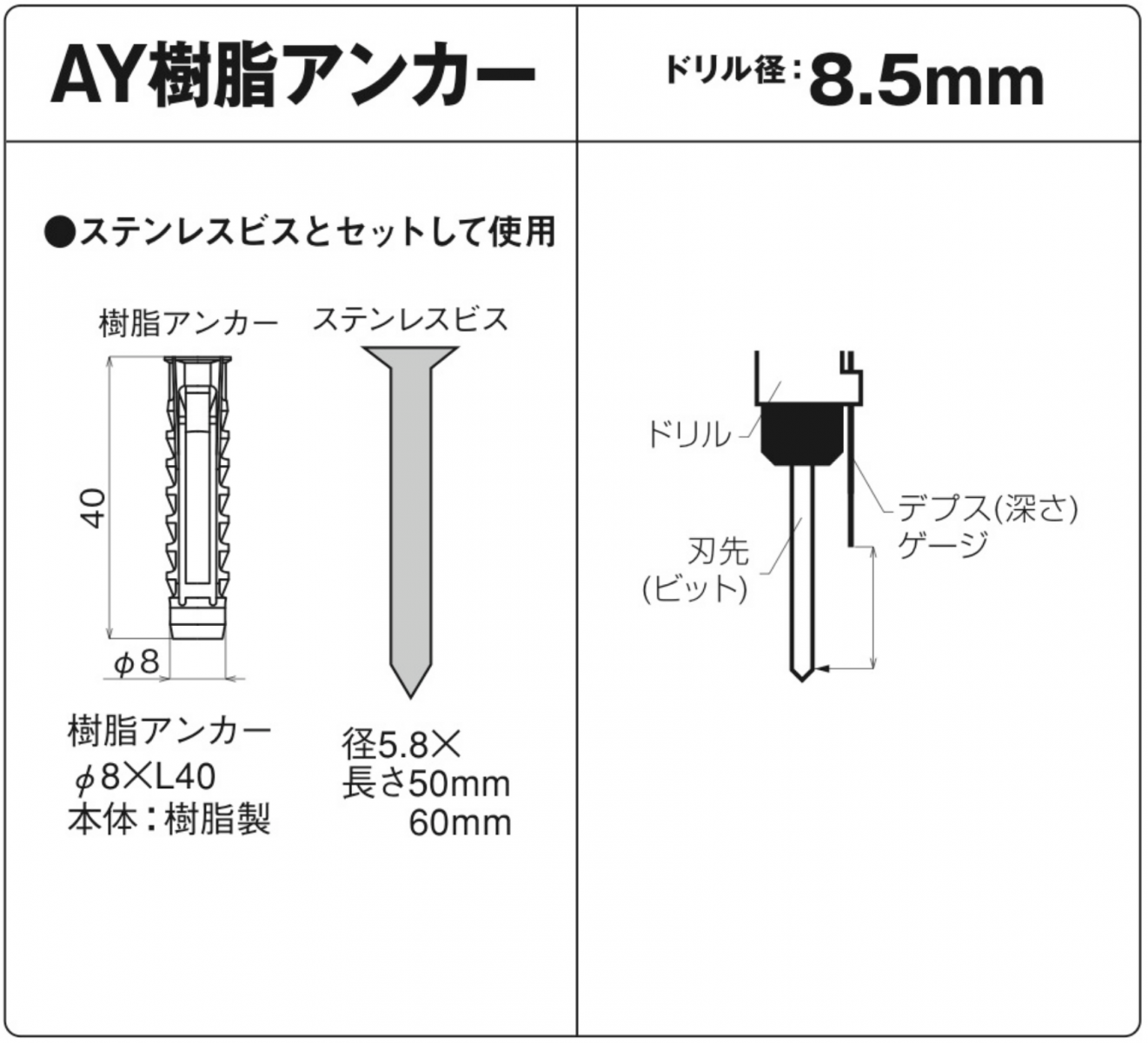

■AY樹脂アンカーの規格など
上図で示したステンレスビスと樹脂アンカーをセットして使用。

※ビスの長さは複数あります（下記参照）。

樹脂アンカー寸法

φ8mm×L40mm　※1種類のみ
本体材質

樹脂製
ステンレスビス寸法

径5.8mm×L50mm

径5.8mm×L60mm
（下穴穿孔時の使用ドリル径：8.5mm）

■その他の適応下地など
コンクリート下地：適応
PCa下地：適応
ALCパネル下地：適応
断熱工法への適用：適応
