【個別施工マニュアル】RC用 鋳鉄ドレン施工マニュアル

STEP1：塩ビ鋼板取付け・FLテープ貼り付け

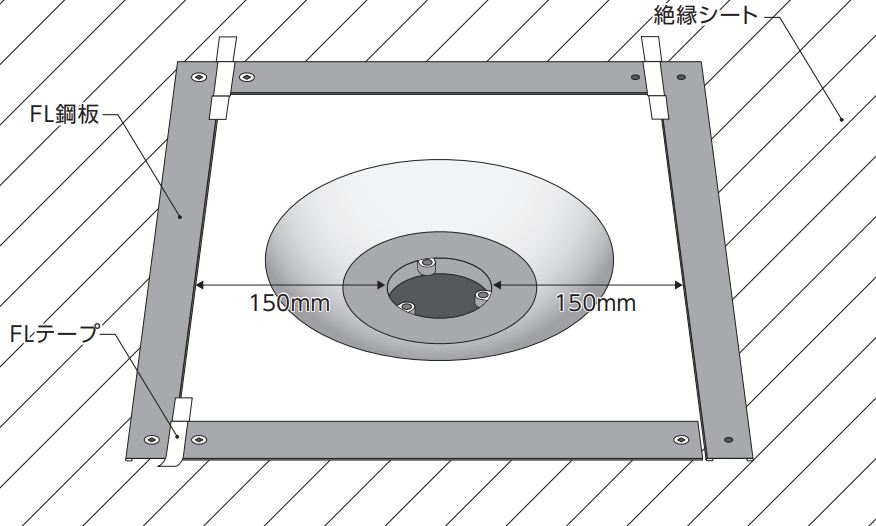

（手順１）ドレンまわりにFL鋼板を設置・固定。ドレン外周から150mm程度の長さを確保します。

（手順２）FL鋼板相互のすき間は、FLテープを貼ります。

※FL鋼板にビス穴がない場合は、ヒットホールを使用します。

※FL鋼板同士のすき間は3〜5mm空けます。

※FL鋼板固定時に、ビスの締め込みすぎ、締め込み不足に注意します。

STEP２：AYボンド580NFを下地に塗布

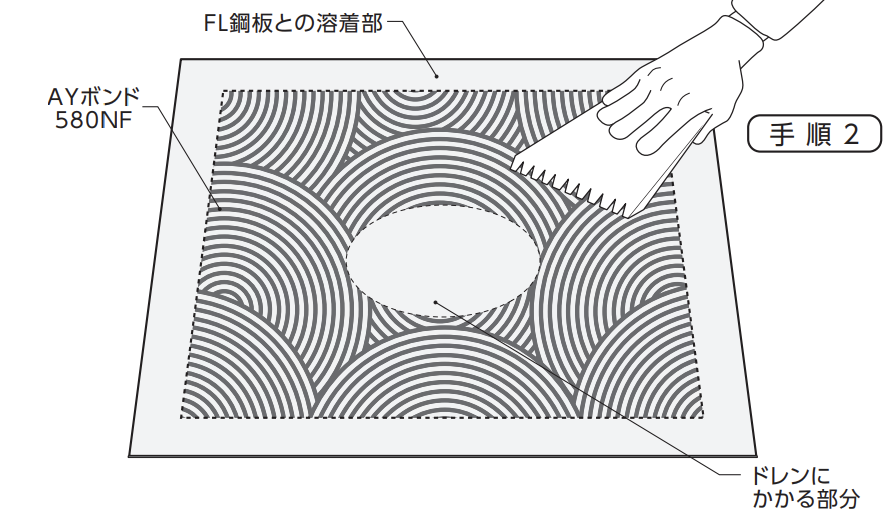

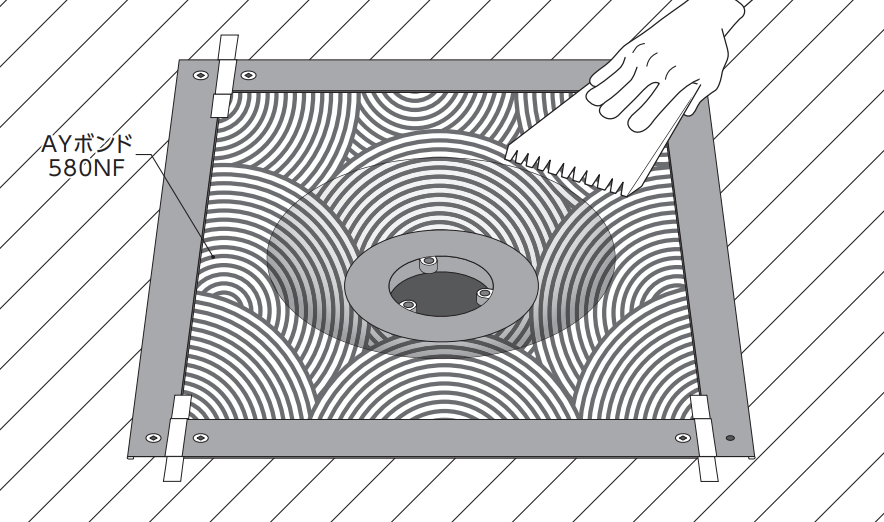

（手順１）固定したFL鋼板の内側部分にAYボンド580NFを塗布します。

※ドレンとFL鋼板にはAYボンド580NFを塗布しないように注意します。

STEP３：ドレン用リベットルーフ切り出し・ボンド塗布

（手順１）FL鋼板の寸法に合わせてリベットルーフを切り出します。

（手順２）切り出したリベットルーフの裏面にAYボンド580NFを塗布します。

STEP４：リベットルーフの貼り込み

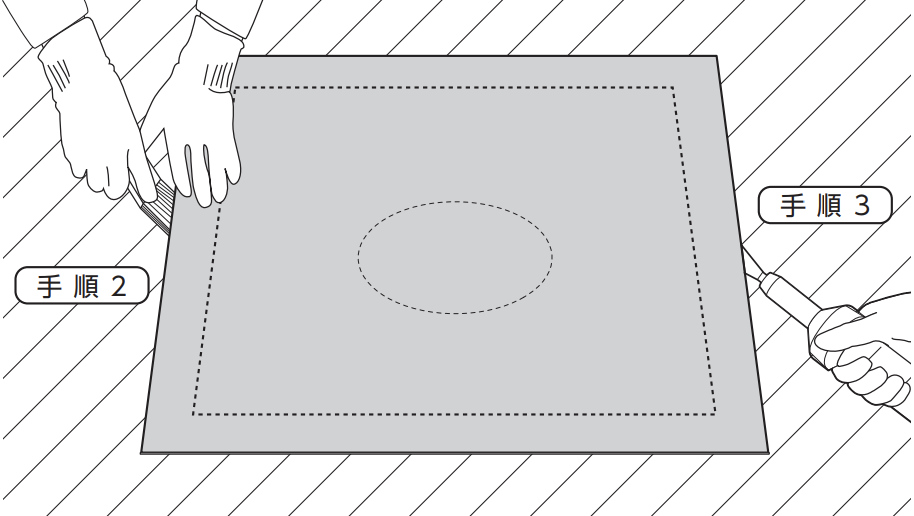

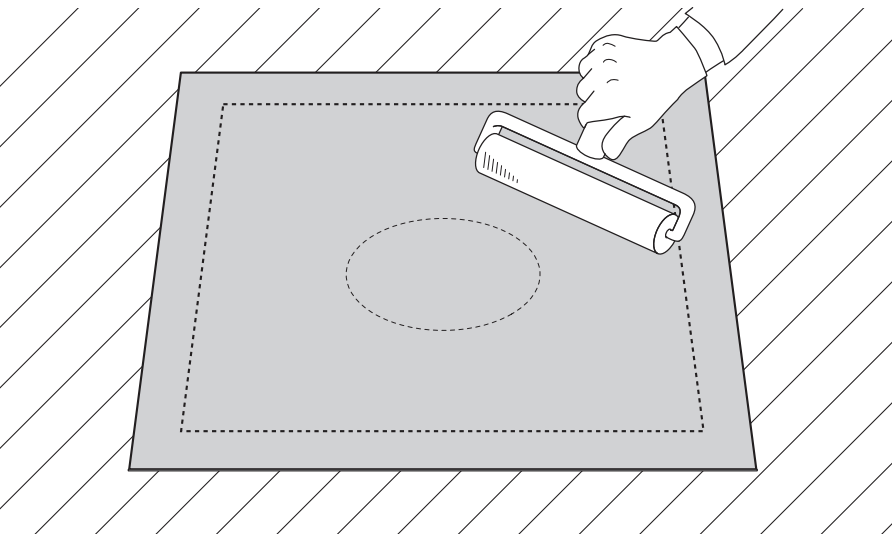

（手順１）下地側が完全乾燥、シート裏面が指触乾燥状態であることを確認。FL鋼板にあわせてリベットルーフを貼り込み、しっかり点圧します。

（手順２）FL鋼板とシートを溶着します。

（手順3）溶着後は、シートの口開きがないかを点検し、不備がある箇所は熱風溶接機を用いて補修します。

STEP５：ドレン部分のシート加工

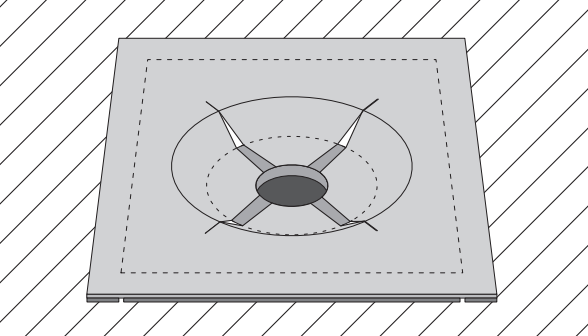

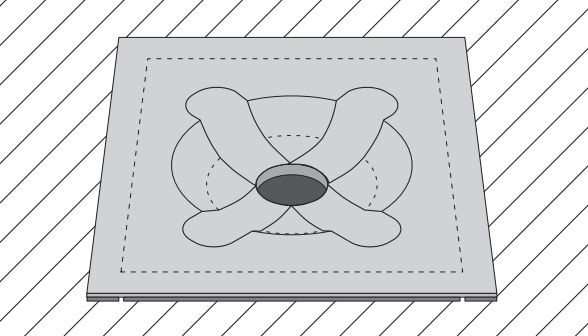

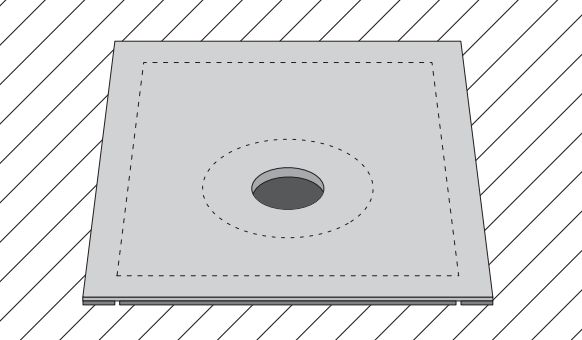

（手順１）ドレンの開口部にあわせて、シートを円形に切り欠きます。

（手順２）必要に応じてシートに切り込みを入れて、ドレンの形状になじませます。

（手順３）ドレンの形状に馴染んだ状態で、帯状のシートを溶融着します。

※不要部分は切り整えます。

STEP6：ボンドエフレックスの充填

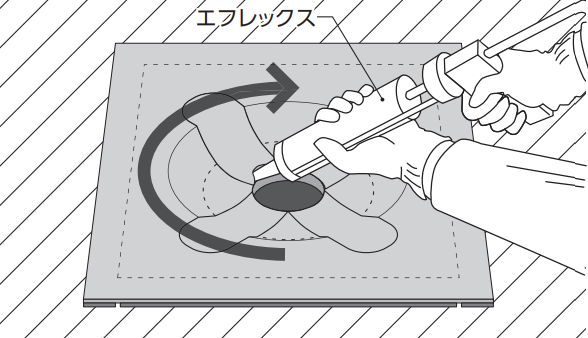

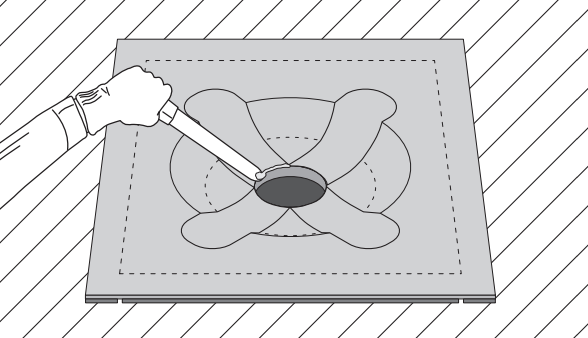

（手順１）ドレンとシートのすき間にボンドエフレックスを充填します。

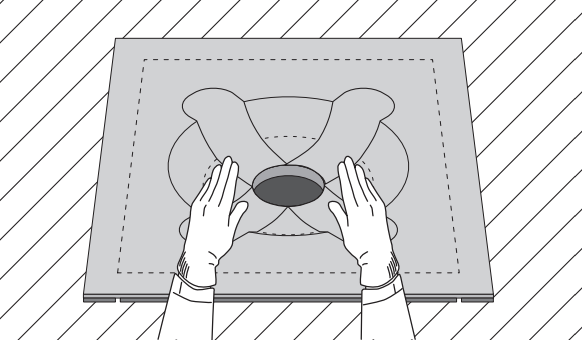

（手順２）ドレン全体に行き渡るように軽く点圧します。

（手順３）小口からあふれたボンドエフレックスはヘラで取り除きます。

STEP7：平場部のリベットルーフ施工

（手順１）平場部にリベットルーフを敷設し、ドレン部のリベットルーフと溶融着します。

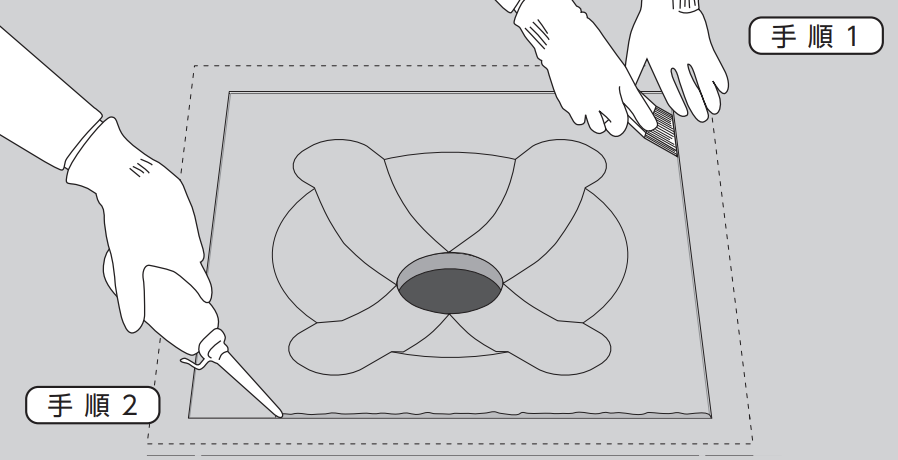

（手順２）溶着後、口開きがないかを点検し、不備がある場合は熱風溶接機を用いて補修。小口にはFLシールを充填します。

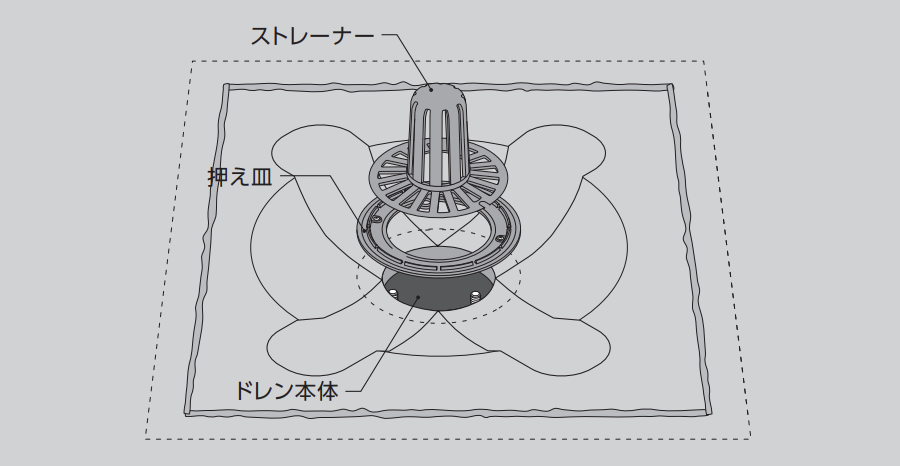

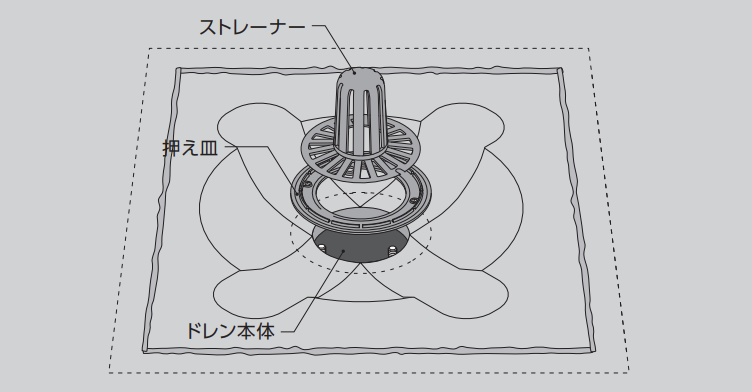

（手順３）押え皿、ストレーナーを取り付けます。

※ボンドエフレックスは硬化するまで時間を要します。

塗布後、半日以上経過してからストレーナーを設置してください。
