【個別施工マニュアル】劣化診断システム 施工マニュアル

STEP１：劣化診断システム取付け位置の墨出し

劣化診断システムの取付け位置に墨出しを行います。

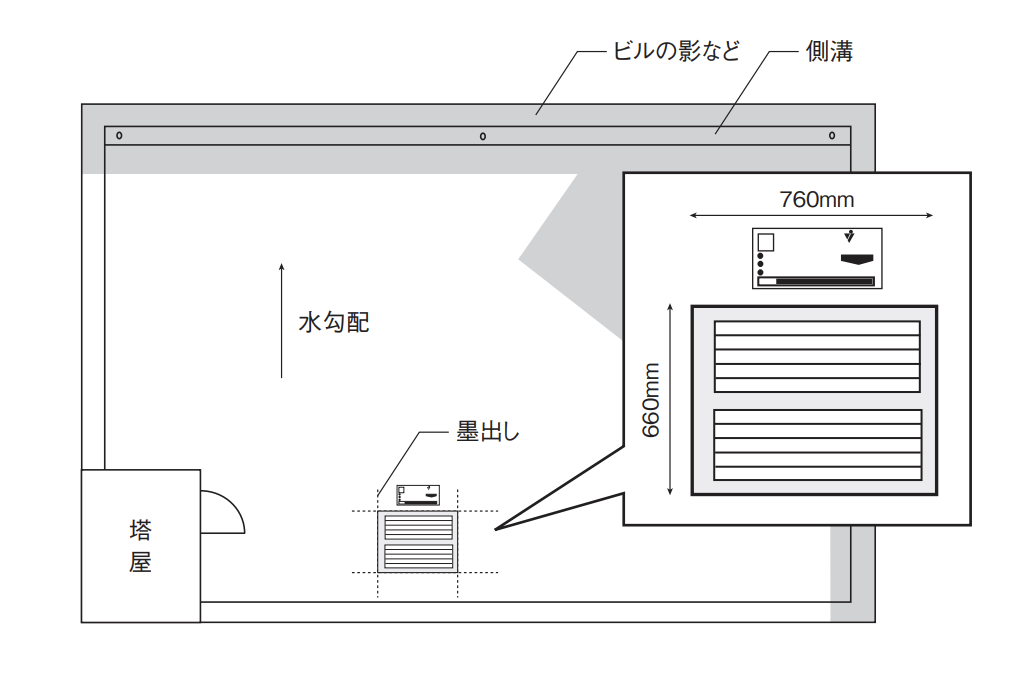

設置位置は下部の図を参考にしてください。

（設置条件）

１・・・日陰になる部分への設置は避ける

劣化診断システムは紫外線による劣化状況をチェックするため

２：側溝や水下側への設置は避け、水上側に設置する

常時水に触れていると正確な診断ができないため

３：サンプリング時に安全を確保できる場所に設置する

一定期間経過した後にサンプリングを行います。その際に、安全に作業できるような場所に設置する必要があります。

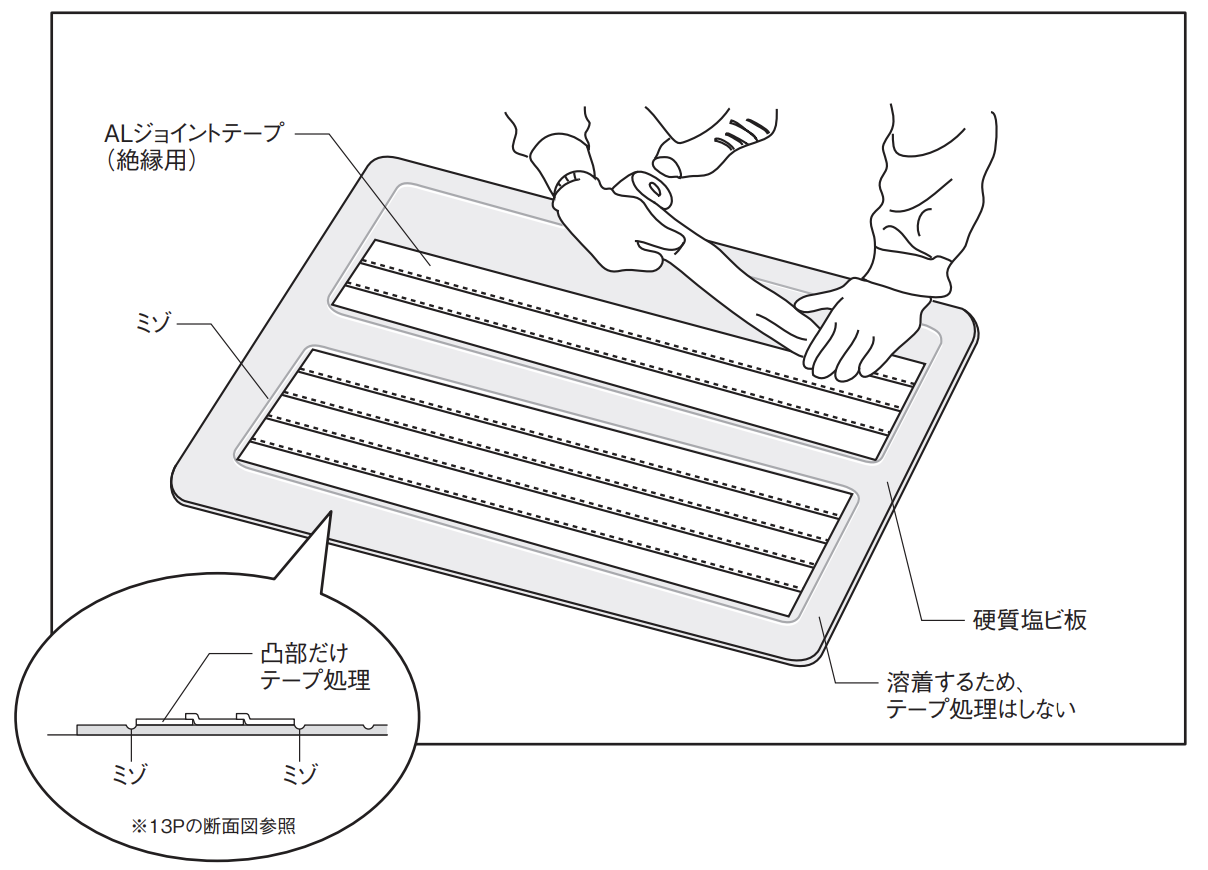

STEP２：劣化診断システム用硬質塩ビ板へのALジョイントテープ貼り付け

劣ALジョイントテープを劣化診断システム用硬質塩ビ板（以降は硬質塩ビ板と記載）に貼り付けます。

この際、硬質塩ビ板のミゾ内側だけにテープを貼ります。

テープ同士はラップさせて硬質塩ビ板が見えないように注意します。

（注意）

劣化診断システムは適切に劣化状況を把握する必要があります。

硬質塩ビ板からサンプリング用リベットルーフに影響がおよばないように、

絶縁するためにテープを貼り付けるので突きつけではなくラップさせてください。

STEP３：劣化診断システム用硬質塩ビ板にAYボンド100を塗布

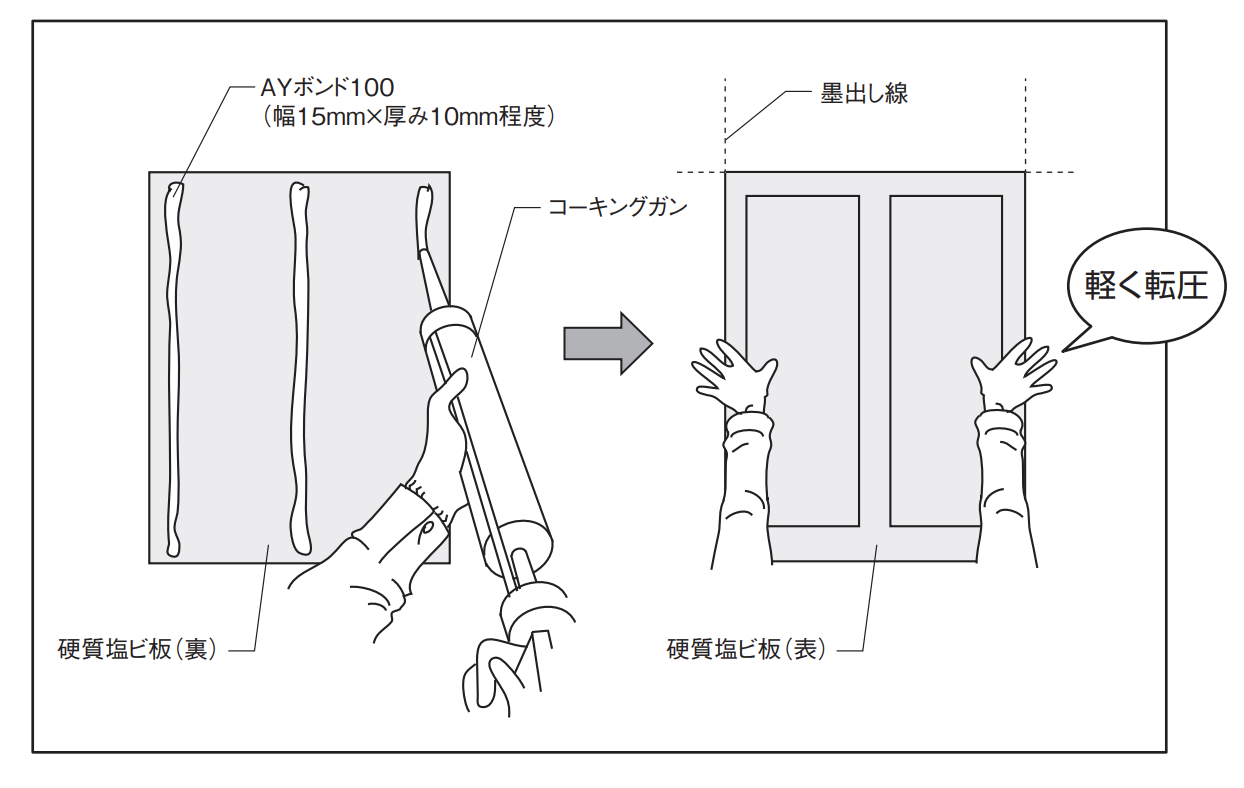

（手順１）硬質塩ビ板の裏側にAYボンド１００を塗布します

※ビード状に塗布

（手順２）墨出し線に従って硬質塩ビ板を固定します。

※防水層を傷つけないように、硬質塩ビ板はアンカーで固定しないでください。

※硬質塩ビ板からはみ出したAYボンド100はウエスなどで拭き取ってください。

STEP４：サンプリング用リベットルーフの裁断

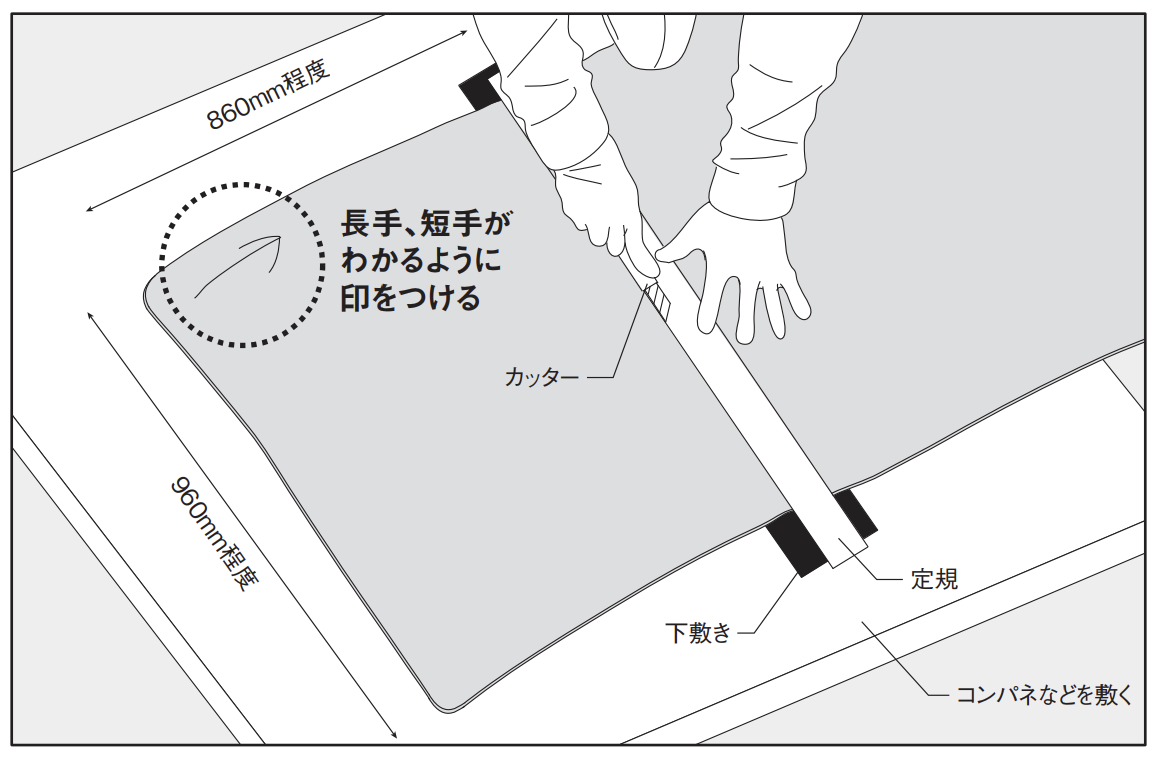

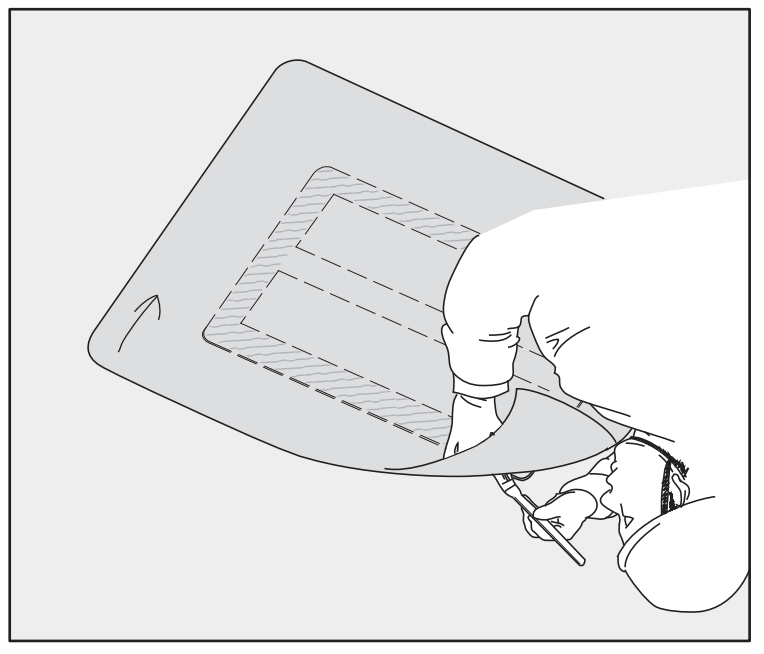

（手順１）硬質塩ビ板に貼り付けるためのリベットルーフを裁断します。サイズは960×860mm程度

※かならず施工時に用いたリベットルーフの残部からサンプリング用シートを切り出してください。

（その現場に納品されたシートの劣化状況を診断する必要があるため）

※裁断したリベットルーフおもて面に、長手方向、短手方向に印をつけておきます

（施工済リベットルーフの長手方向、短手方向とあわせるため）

※裁断は施工済みのリベットルーフ防水層上で行わないようにしてください

STEP５：劣化診断システム用硬質塩ビ板へサンプリング用シートの貼り付け

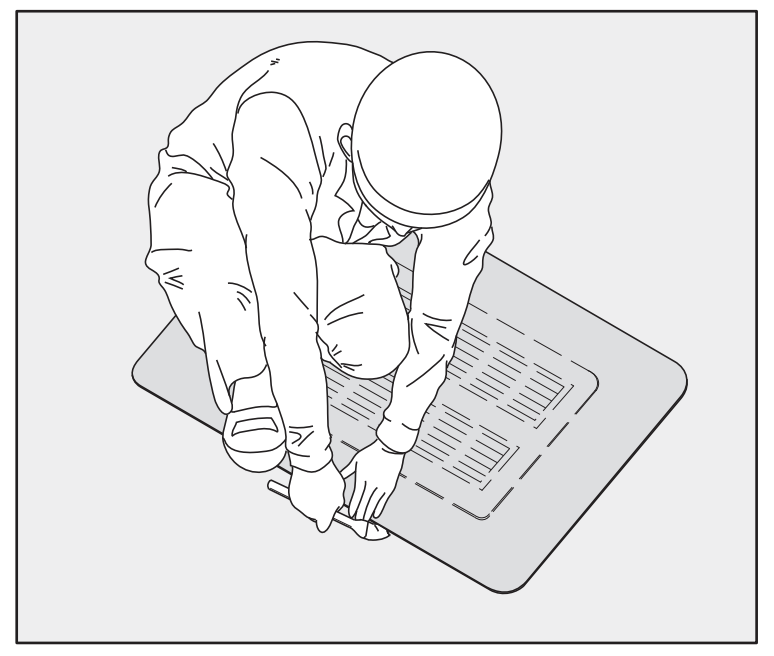

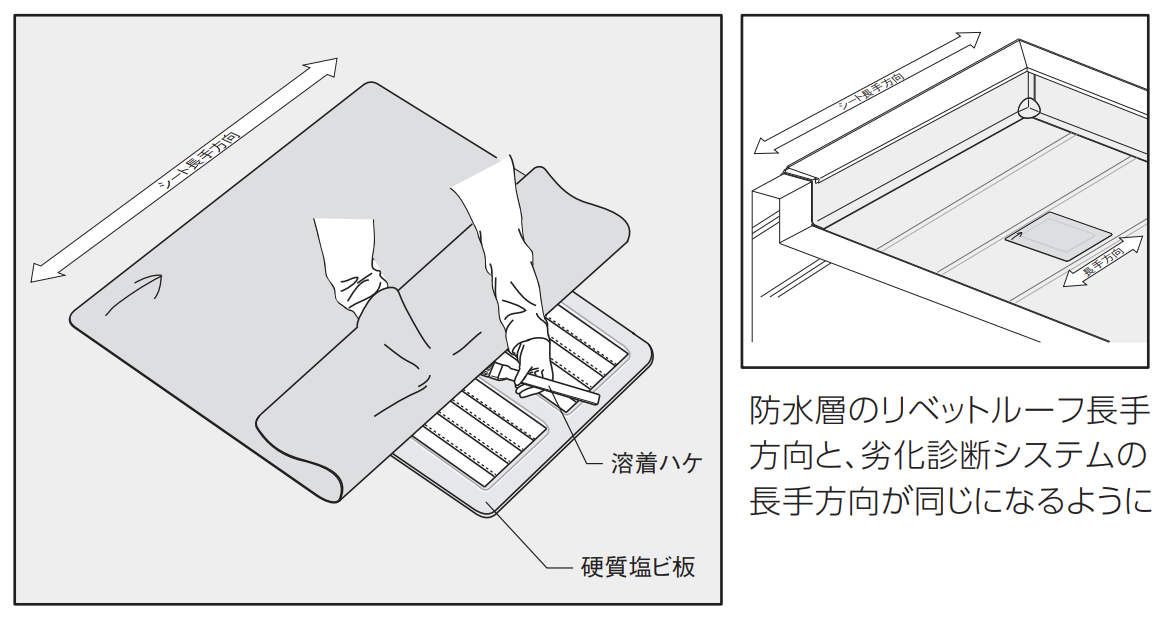

（手順１）硬質塩ビ板の中央部とサンプリング用リベットルーフを溶着します。

※ALジョイントテープを貼った部分（サンプリングを行う部分）に溶着剤がつかないように注意してください。

※溶着の際、硬質塩ビ板が動かないように注意します。

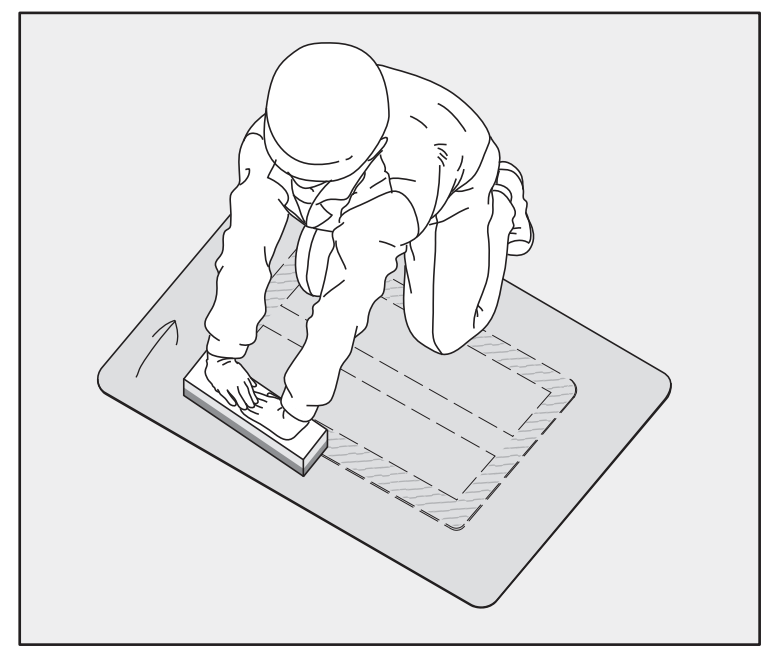

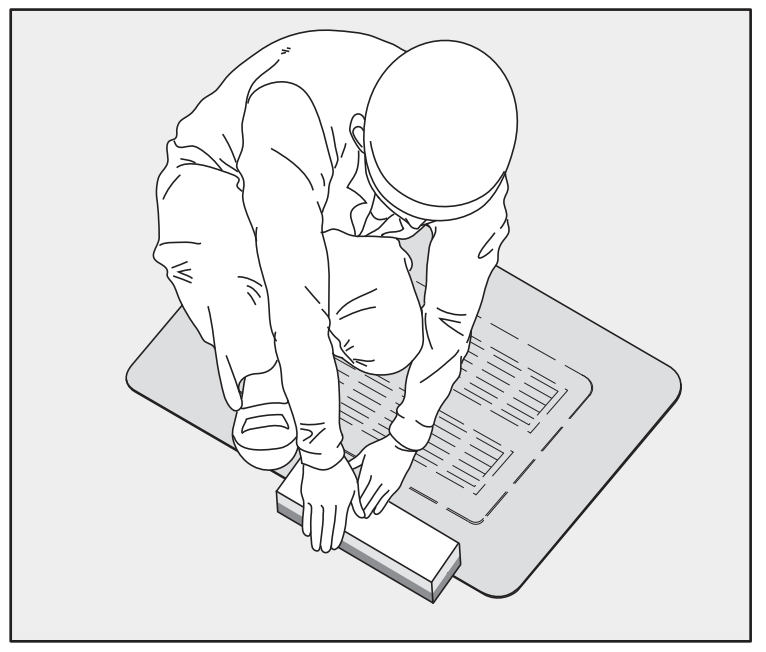

（手順２）中央部の溶着後、硬質塩ビ板が動かないように注意しながらしっかり圧着します。

（手順３）硬質塩ビ板の外周部に対してサンプリング用リベットルーフを溶着します。

※溶着の際、硬質塩ビ板が動かないように注意します。

（手順４）外周部の溶着後、硬質塩ビ板が動かないように注意しながらしっかり圧着します。

STEP６：リベットルーフ同士の溶着

（手順１）施工済みのリベットルーフ防水に対して、サンプリング用リベットルーフを溶着します。

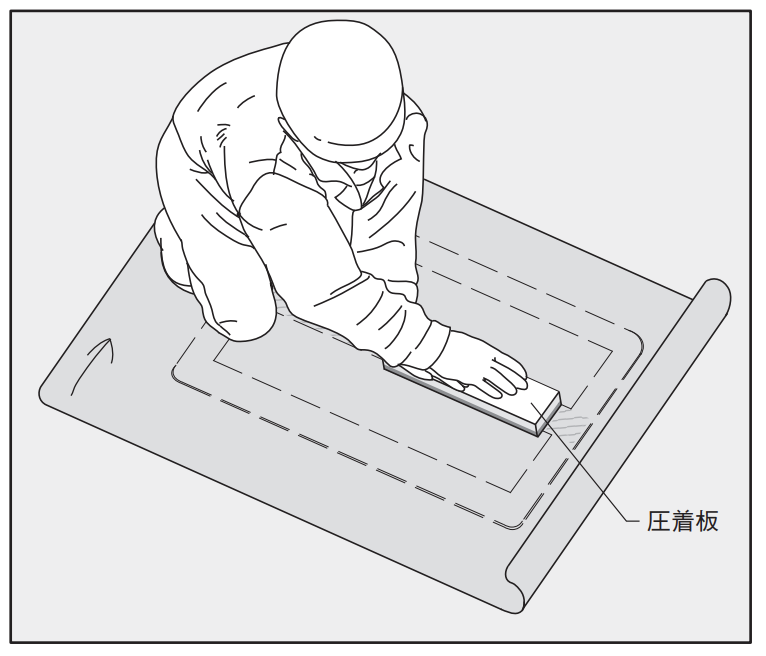

（手順２）溶着後、しっかり圧着します。

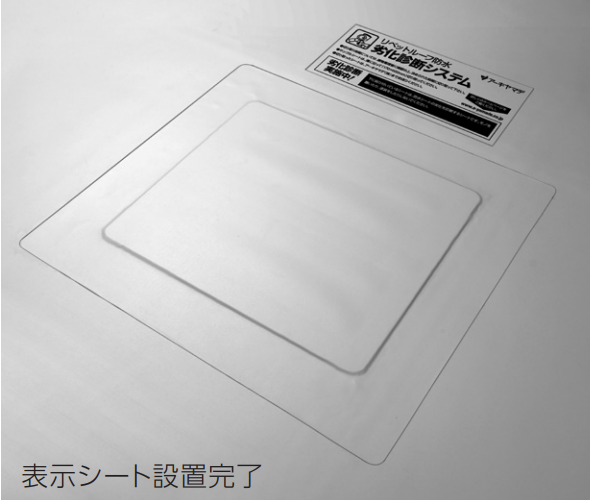

STEP７：劣化診断システム用表示シートの施工

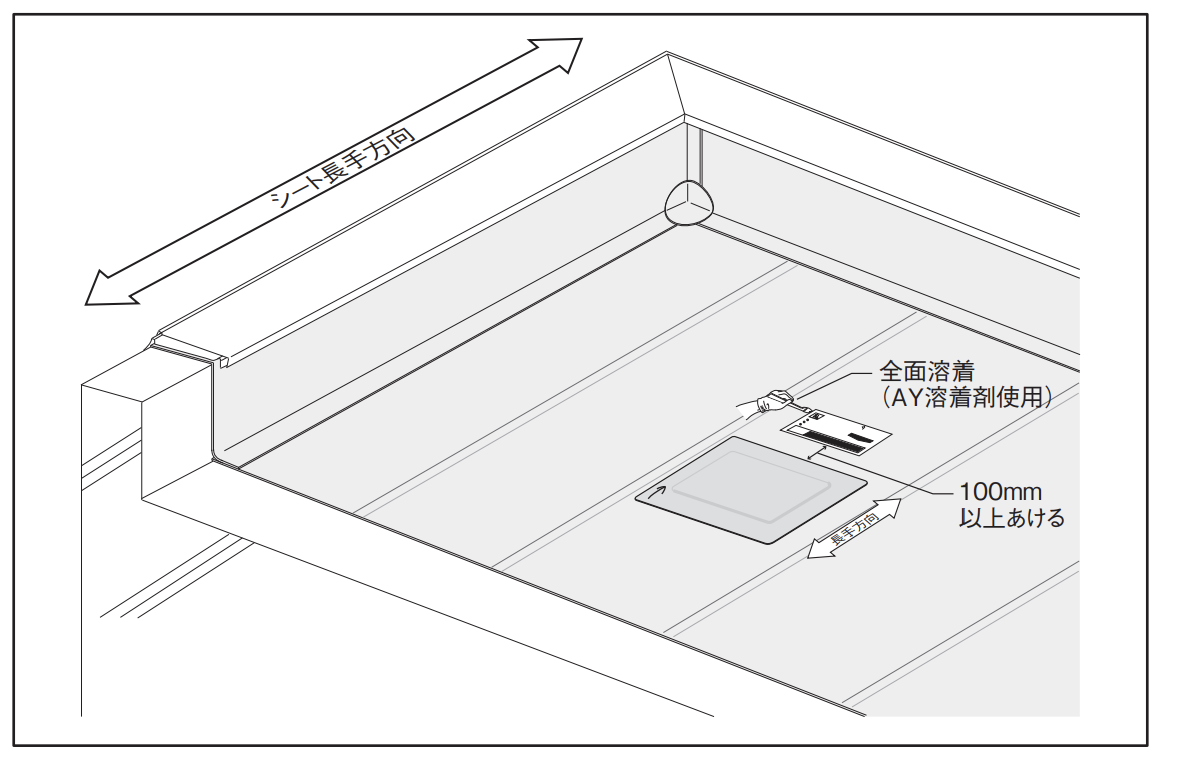

（手順１）施工後の劣化診断システムから100mm以上離れた位置に表示シートを溶着します。

（手順２）溶着した部分をしっかり圧着します。

※表示シートの印刷部に溶着剤がつくと、文字が消えるおそれがあるため注意してください。

STEP８：端部へのFLシール処理

（手順１）ジョイントチェッカーSNで口開きがないか確認。必要に応じて溶融着します。

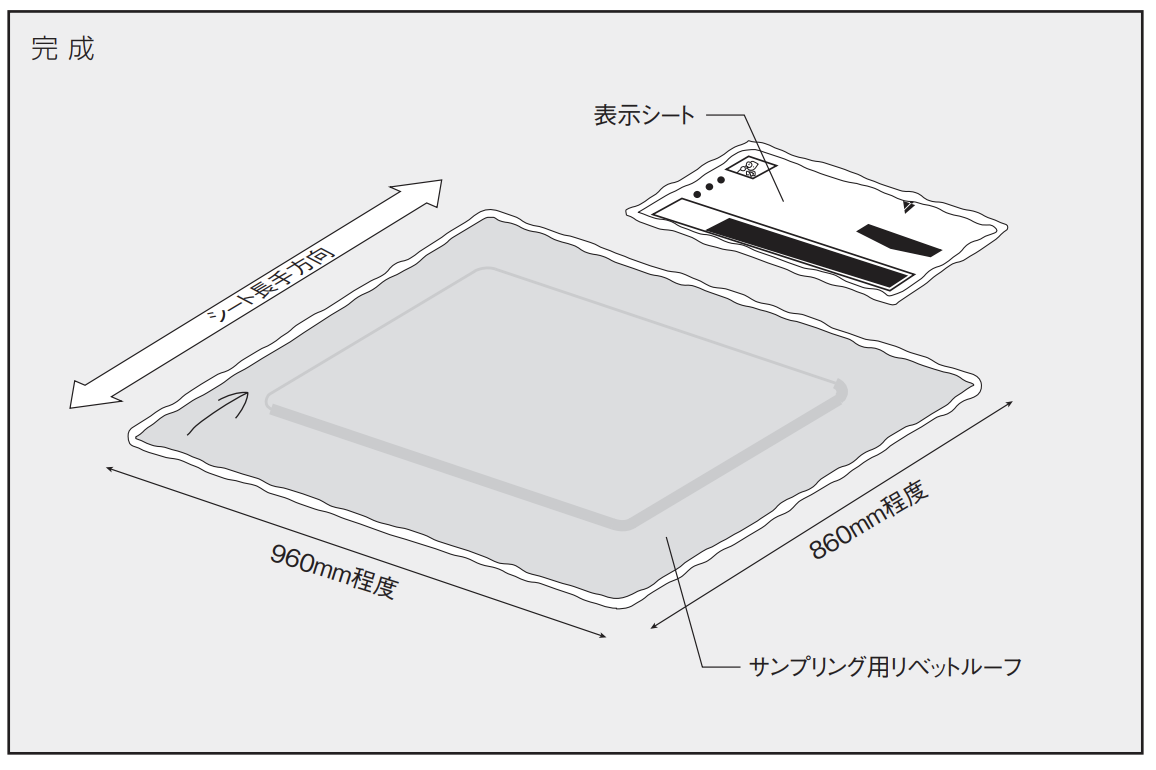

（手順２）サンプリング用リベットルーフ、表示シートともに端末部をFLシール処理して完成。
